ZDYT3-4.5S/ZDYT3-3.7S§ασ/ZDTY3-3.0S

作者：kefu 時間(j α♠iān)：2021-03-04

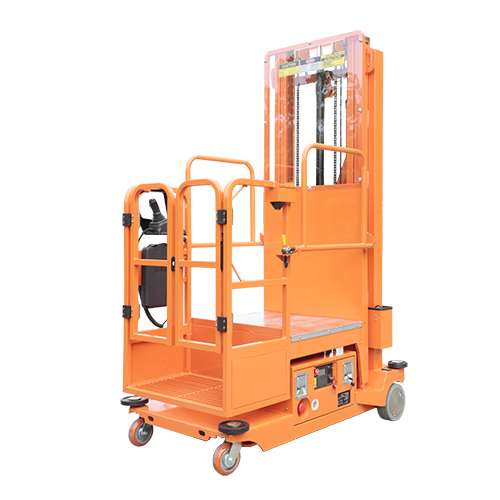

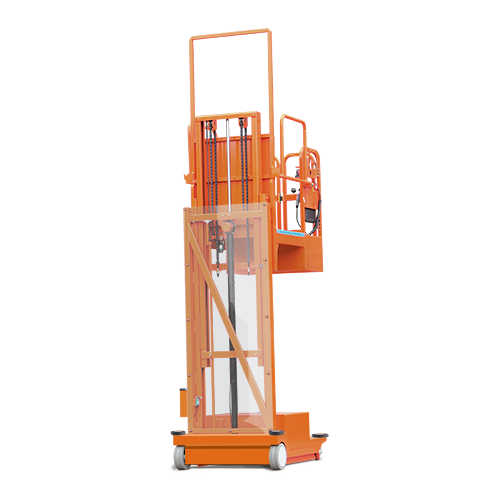

自行走高空$π™(kōng)取料平台

主要規格

● 工作高度♦λ：6.50m，5.70m和5.00m
● ***載荷：300kg

重要特色

● 超大載貨平台，适用性廣
● 傾斜保護系統，***性高
● 标準運輸叉車孔，方便運輸
● 0度轉彎半徑，操作靈活

尺寸

型号	ZDYT3-4.5S	ZDYT3-3.7S	ZDYT3-3.0S

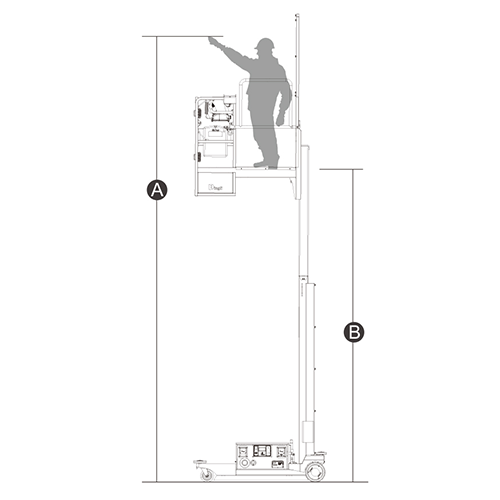

工作高度 A	6.50m	5.70m	5..00m
平台高度 B	4.50m	3.70m	3.00m

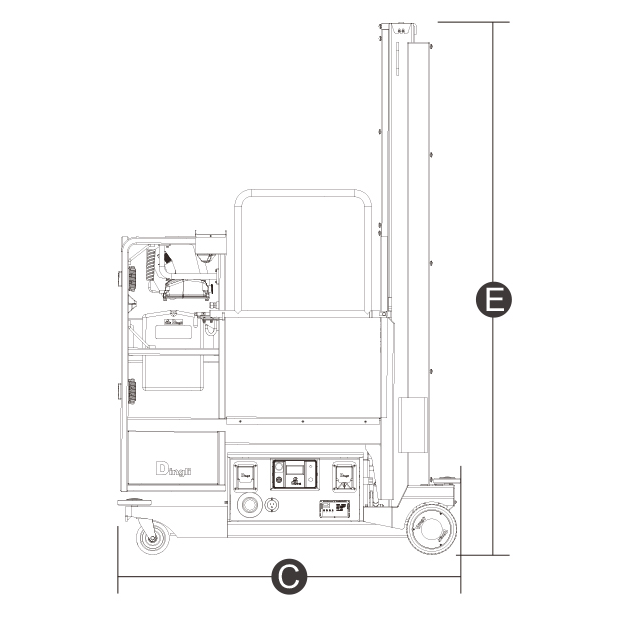

整機長度 C	1.59m	1.56m	1.56m

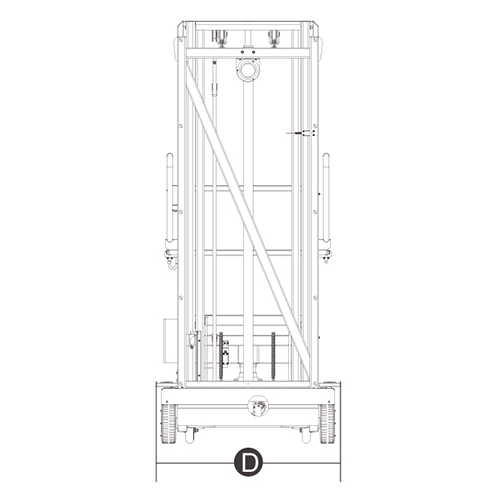

整機寬度 D	1.06m	1.06m	1.06m
整機高度 E	2.28m	2.42m	2.07m
工作平台尺寸(長×•≠α<寬)	0.71m×0.80m	0.71m×0.80m	0.71m×0.80m
小離地間隙	80mm	80mm	80mm
軸距	1.30m	1.27m	1.27m

性能

型号	ZDYT3-4.5S	ZDYT3-3.7S	ZDYT3-3.0S
***工作載荷	300kg	300kg	300kg
工作人數 ÷&↑±;	1	1	1
小轉彎半徑	0	0	0
機器行駛速度(收攏狀↑↑态)	4.0km/h	4.0km/h	4.0km/h
機器行駛速度(起升狀态)	0.8km/h	0.8km/h	0.8km/h
上升/下降速度	20/17 sec	22/19 sec	18/17 sec
爬坡能力	25%	25%	25%
工作允許角度	1.5°/2°	1.5°/2°	1.5°/2°
輪胎(驅動輪)	φ230×80mm	φ230×80mm	φ230×80mm
輪胎(前輪)	6 in	6 in	6 in

動力

型号	ZDYT3-4.5S	ZDYT3-3.7S	ZDYT3-3.0S

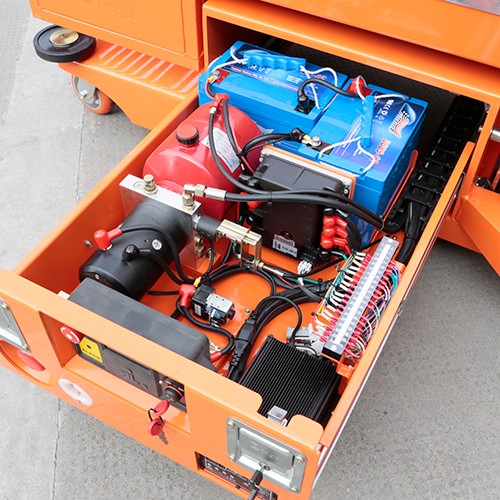

驅動電機	2×24VDC/0.4kw	2×24VDC/0.4kw	2×24VDC/0.4kw
起升電機	24V/2.2kw	24V/2.2kw	24V/2.2kw
蓄電池	2×12V/10**h	2×12V/10**h	2×12V/10**h
充電器	24V/30A	24V/30A	24V/30A

重量

型号	ZDYT3-4.5S	ZDYT3-3.7S	ZDYT3-3.0S
整機重量	840kg	720kg	690kg

标準配置

● 比例控制
● 平台自鎖門
● 全行程行走
● 無痕輪胎
● 4×2驅動
● 自動刹車系統
● 緊急下降系統
● 緊急停止按鈕
● 油管防爆系統
● 故障診斷系統
● 傾斜保護系統
● 動作蜂鳴

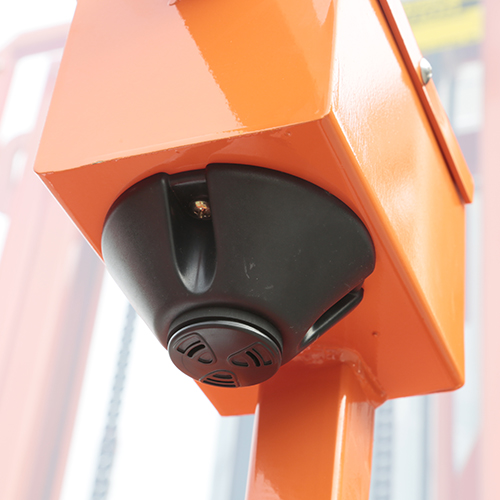

● 喇叭
● 工作計時器
● 坑洞保護系統
● 充電保護系統
● 頻閃燈
